漏电保护是人们日常生产生活中非常重要,必不可少的保护,特别是淋浴间,厨房间等潮湿易污的环境中,漏电保护是保障人身安全的必须事项。于是各类漏电保护产品应运而生,每年数以10亿台计的漏保产品被生产出来,应用到人们的日常生活中。高品质的漏保产品是人命关天的大事,全功能全漏电波形的性能测试才能保障其产品品质。于是TMTED214B 便携型漏电保护器检测设备应运而生。
近年来,随着新能源产业在中国的蓬勃发展,电动汽车和与其配套的充电桩的产业快速发展,在人们手持充电手柄给电动汽车充电过程中应对剩余电流的保护需求成为必须的环节。 于是针对充电桩的便携又专业B型漏保产品功能测试仪TMTED214B由此诞生。

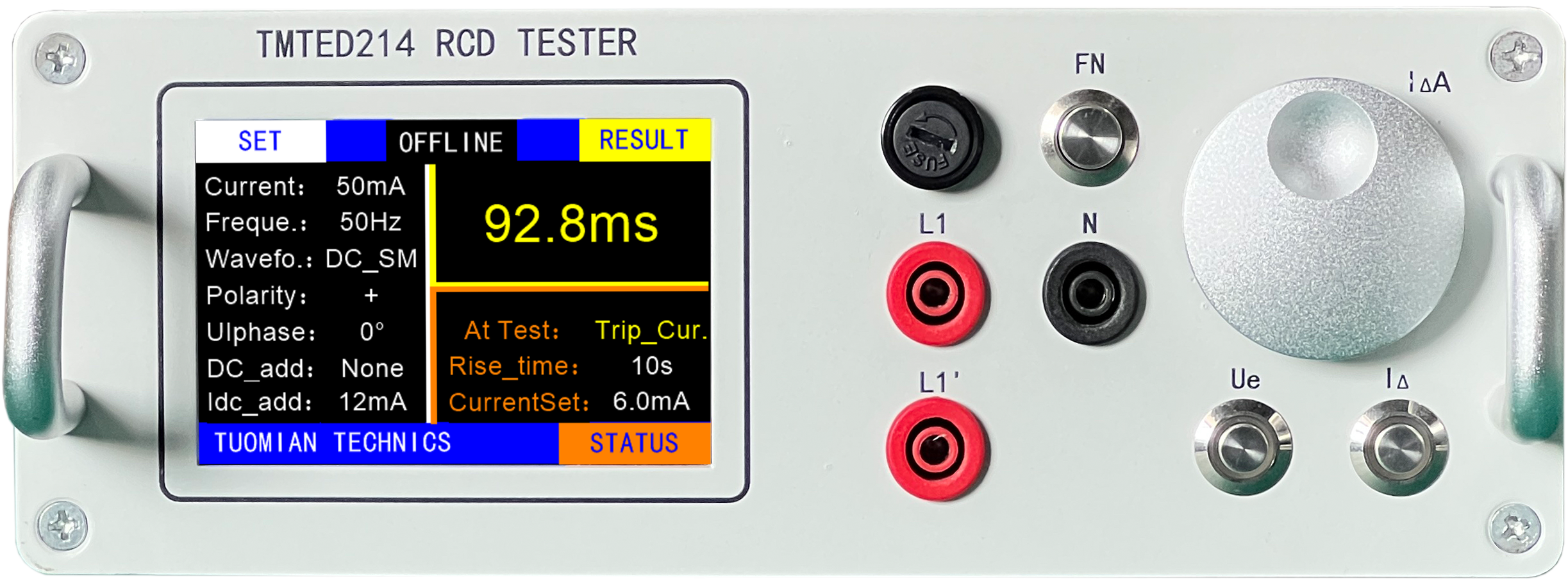

TMTED214B型智能全自动剩余电流动作产品功能测试仪不仅提供最先进的漏保产品检测技术,全面的提高国内外漏保产品研发和生产企业的科研实力,对于把控产品品质,提升中国企业产品可靠性的优秀名誉提供支持。
TMTED214B产品技术创新点介绍
1,创新的高可靠性和稳定性
B型测试仪是行业内第一台零损毁的在线剩余电流特性测试仪。目前在国内成为最大的4家充电桩测试系统集成商的供货商。其中两家已批量供货。
2,创新的高精度漏电电流发生技术。
通过全新数字波形生成技术,对注入漏保产品测试回路的所有漏电电流形式进行高精度建模入库
通过高速数字整形隔离技术,将高速数字波形信息进行高速传输,以提供完整漏电电流波形信息
通过高精度零点校正电路,对前级漏电波形信号进行阻抗转换和零点校正同时消除信号放大环节带来的输入输出偏差
通过波形生成、整形隔离、高速传输、阻抗转换、零点校正实现对所有形式的漏电电流,例如脉动直流、高频交流、交直流复合、高低频交流复合、平滑直流等等波形的精确模拟。
3,不断完善的漏保产品特性测试技术。
创新的电源滤波技术保证了漏电测试中电压源输出的高精度和低噪声,避免了漏保产品的误动发生,并极大提高了脱扣电流的测试精度。
5,安全可靠
通过漏电注入回路的过压保护技术将由被测漏保产品固有的断点不一致问题引起的设备损坏事故的概率降到极低。
设置三层物理安全隔离,包括试品回路与控制电路的隔离,控制电路与驱动电路的隔离,低压通信线路与可触碰外接端口的光电或电磁物理隔离,从而避免设备的误操作损毁以及检测人员误接触设备内部电路的伤害。
技术成熟性及可靠性论述
该项目的主设计师,有15年以上漏保产品的设计经验,在西门子研发中心负责实验室和电子设计部,先后开发出西门子国内AC型漏保产品和出口欧洲的A型漏保产品,2010年研发出国内第一台手动B型功能测试仪,并反销德国。从2019年9月,新型B型全波型,全自动,全功能测试仪正式立项研发至今,先后开发出第三代B型研发型测试仪,第二代A/F型生产型测试仪,第二代B型测试表,第一代B+型测试仪,第一代B++型测试仪,第一代单机多工位测试系统,第一代多机多工位测试系统。目前客户遍布上海,深圳,苏州,无锡,杭州,温州,青岛,合肥,绍兴,厦门等地。
