思科模拟器—STP切换测试—组网实验

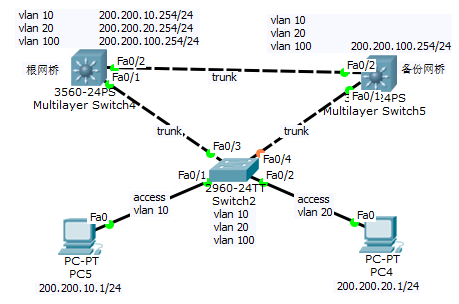

1 实验准备

2 实验开始

2.1 设备的配置

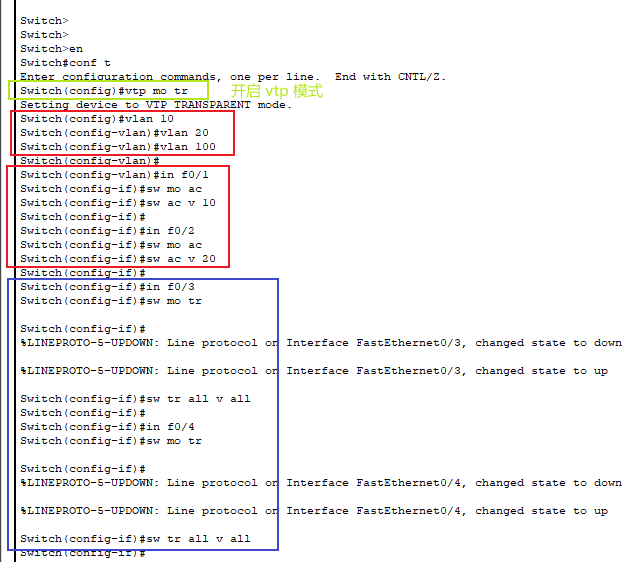

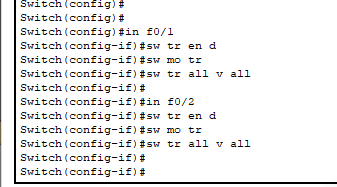

• 二层交换机的配置

• 三层交换机（根网桥的配置）

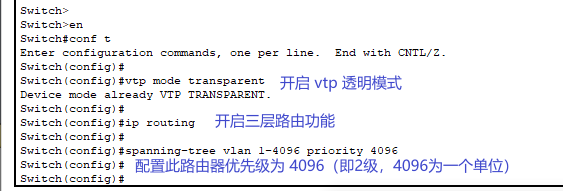

1. 核心配置

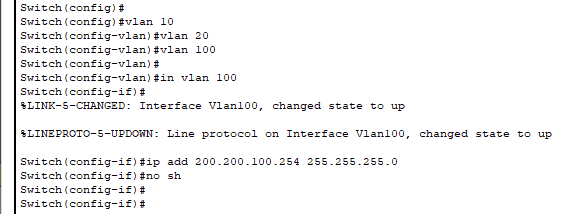

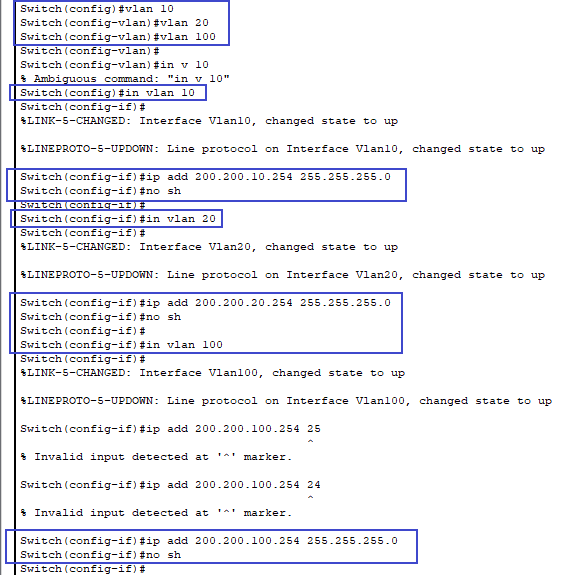

2. vlan ip 地址的配置

3. 接口模式配置

• 三层交换机（备份根网桥）的配置

1. 核心配置

2. vlan IP 地址配置

3. 接口模式的配置

2.2 测试

2.2.1 PC 的配置

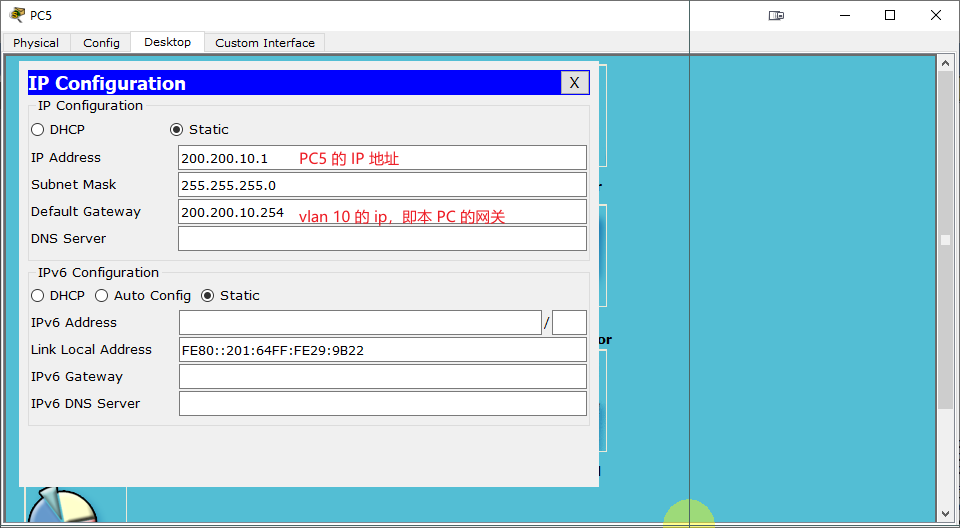

• PC1 的配置

• PC2 的配置

2.2.2 stp 切换测试

2.2.2.1 直接收敛测试

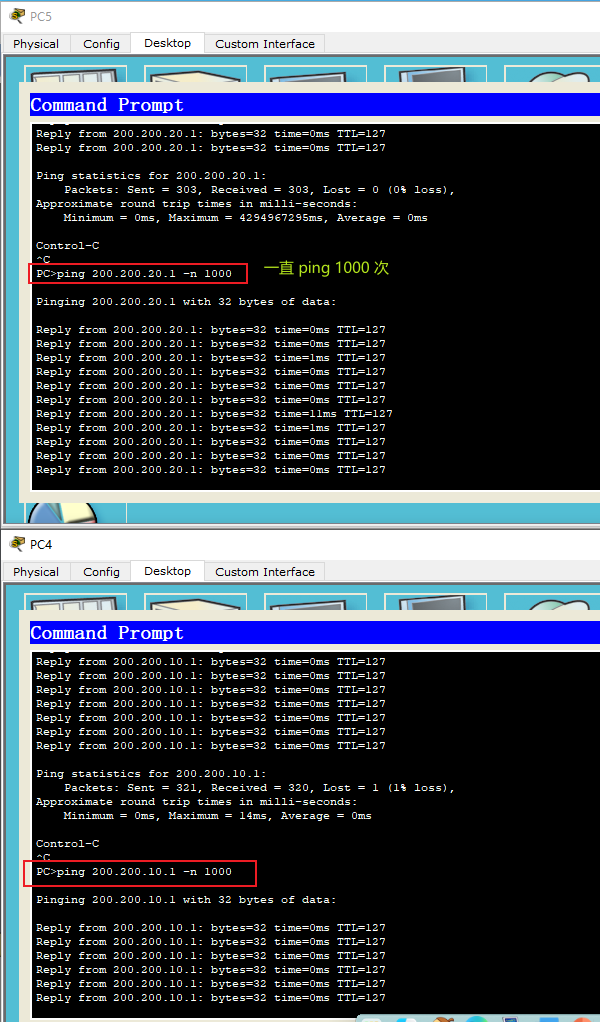

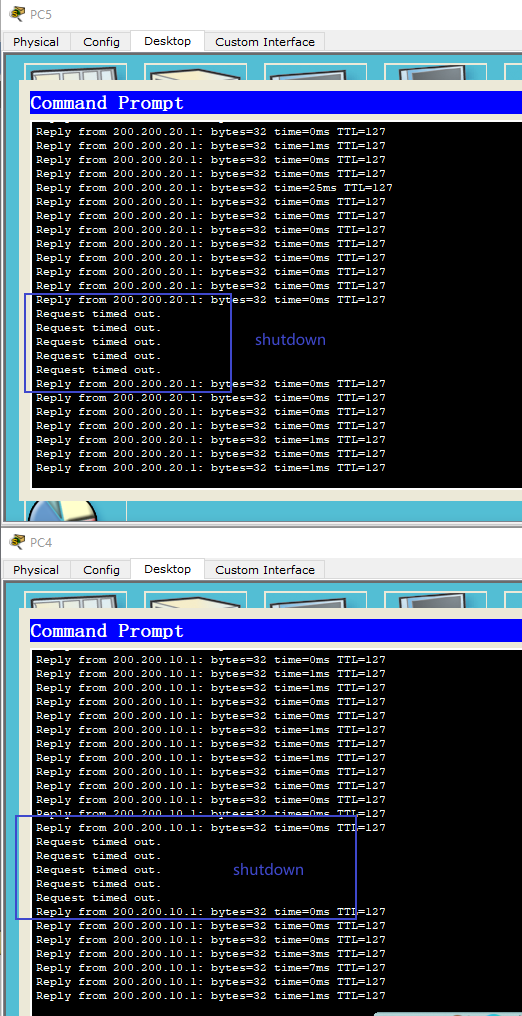

• PC 互 ping

• 关闭二层交换机接口

二层交换机的接口 f0/3 关闭后，发现 PC5 和 PC4 会出现丢包（直接收敛）。

PC 丢包的原因是因为二层交换机的 f0/4 接口处于候补端口（阻塞端口），阻塞端口在正常的时候不会转发数据包，只有在二层交换机的接口 f0/3 发生错误的时候阻塞端口才会工作（抓发数据）。

华为模拟器—STP切换测试—组网实验

1 实验准备

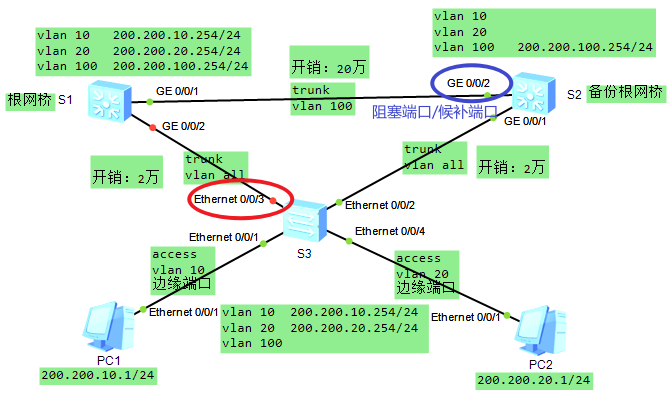

• 实验要求

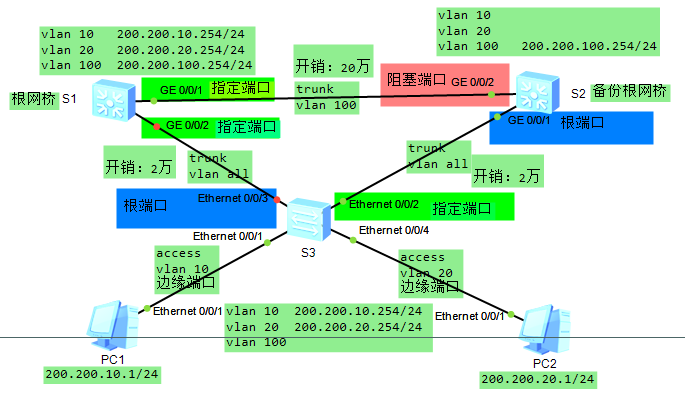

配置 S1 为根网桥，S2 为备份根网桥，S2 的接口 GE0/0/2 为根端口。

2 实验开始

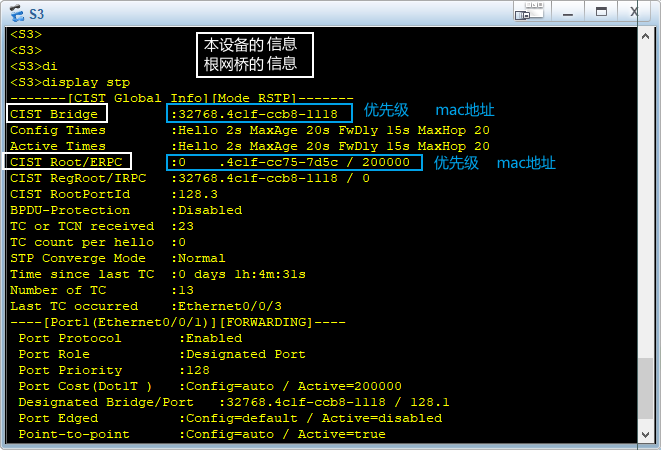

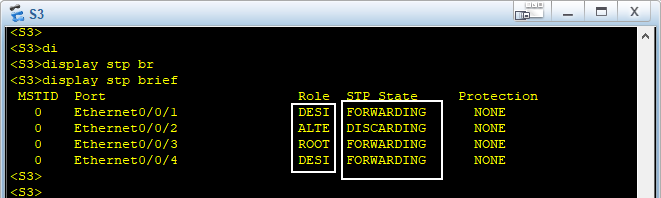

• 查看命令

display stp										# 查看 stp 信息
display stp brief							# 查看 stp 接口信息

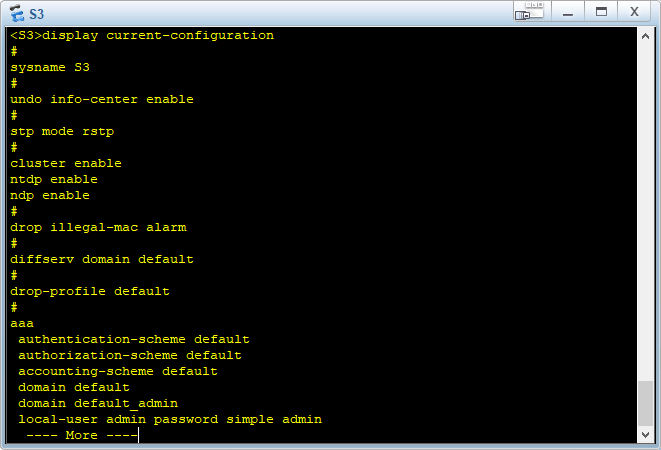

display current								# 查看 设备配置信息

• stp 端口类型

• stp 端口状态

2.1 核心配置

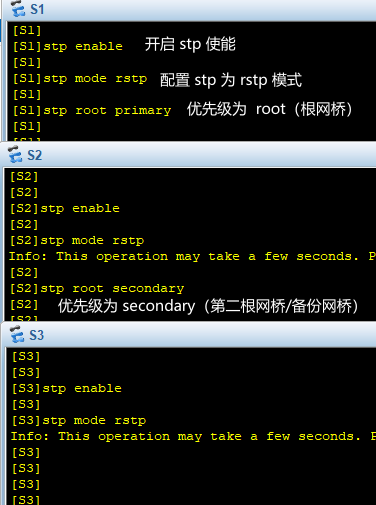

• 设置 rstp 模式、根网桥、备份网桥

rstp 和 stp 模式一样，只是 rstp 模式的收敛速度比 stp（传统模式） 模式快。

• 设置根端口和指定端口

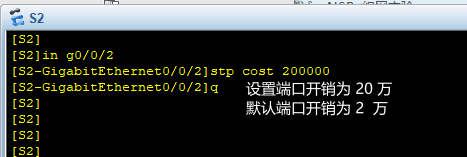

通过指定端口开销来达到 S2的接口 g0/0/1 为根端口，对面端口则为指定端口。

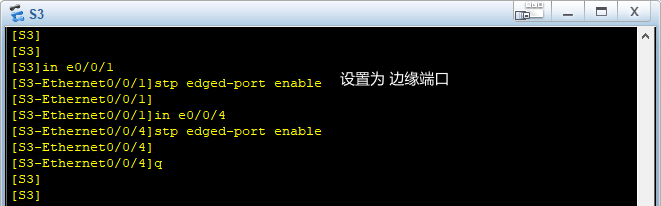

• 设置连接 PC 的端口为 边缘端口

边缘端口：PC 的端口每次关闭接口（shutdown）再打开接口（undo shutdown）都要重新计算端接口 边缘端口 可以将接口状态固定。

2.2 基础配置

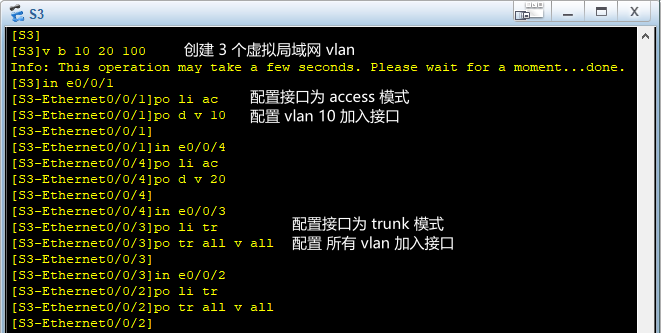

• 二层交换机的配置

• 备份 根网桥 的配置

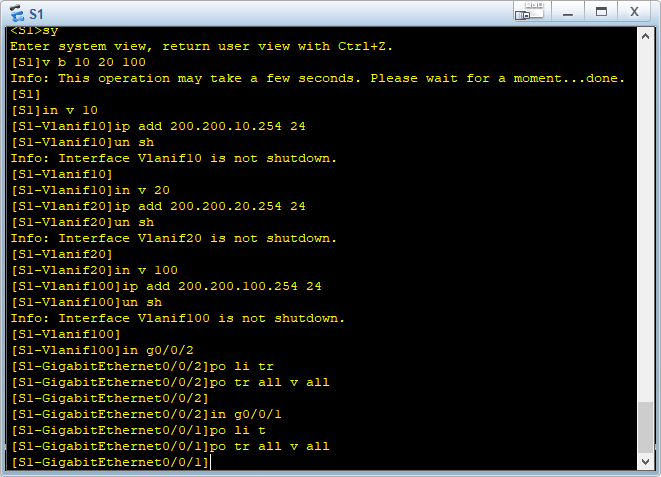

• 根网桥 的配置

2.3 实验测试

2.3.1 直接收敛测试

PC 互 ping 使用如下命令。

ping 200.200.10.1 -t						# -t：一直 ping

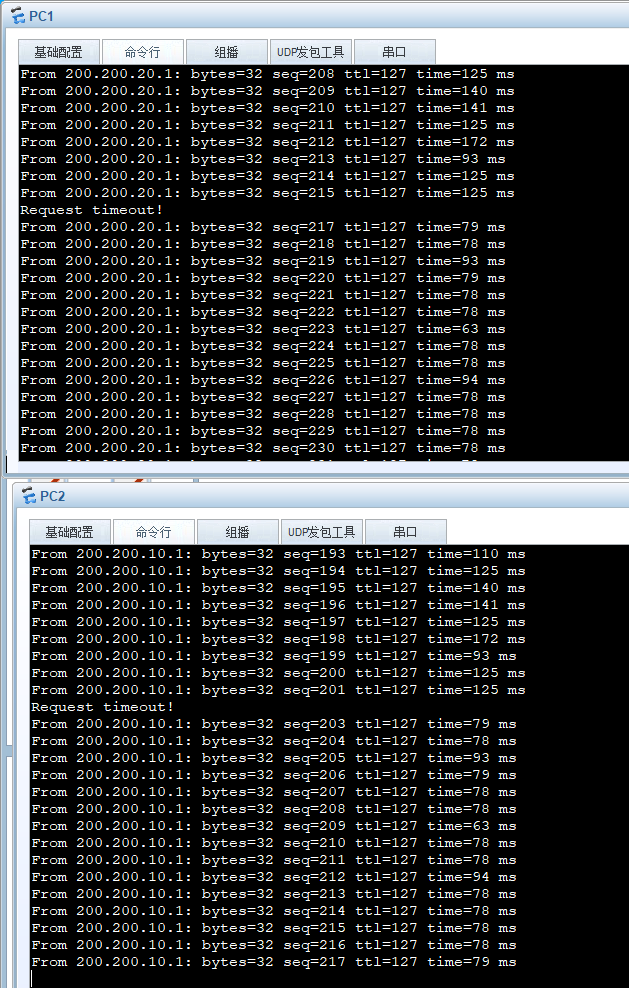

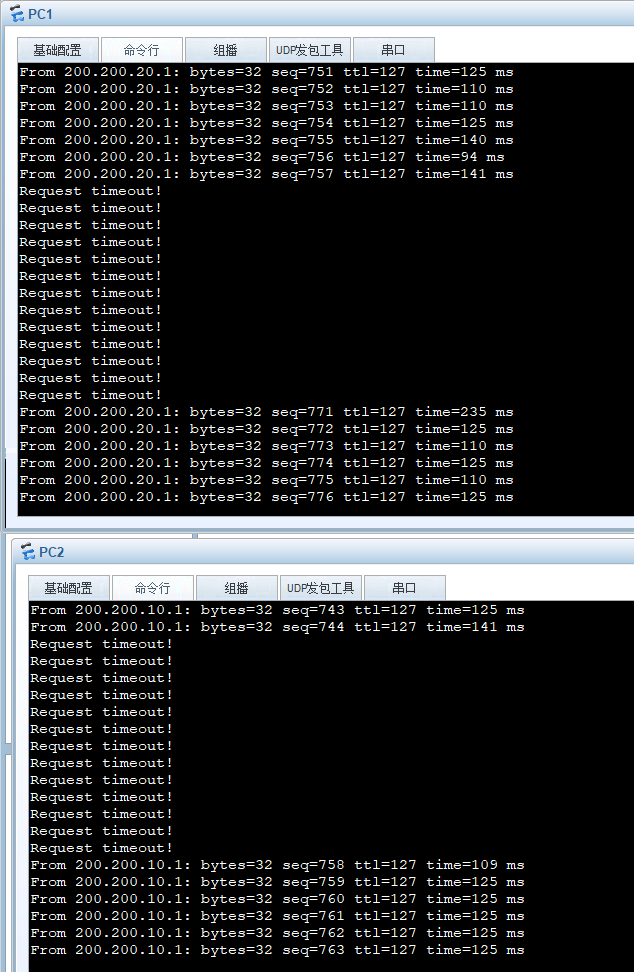

当关闭二层交换机（S3）的 e3 接口，可以在 PC ping 窗口看到丢包情况，过几秒后，e2 接口的阻塞接口自动开启，将数据包转发，从而可以通信。

由于 rstp 收敛速度比较快，端口的切换很难看到。

2.3.2 间接收敛测试

PC 进行互 ping，进入备份根网桥（S2）的 g1 接口关闭，此时 ping 包丢失。
